| 型番 | RCS-10 |
| 接続数 | M型 8本 |
| 外形寸法 | コントロールBOX：約80H×160W×125Dmm（突起物は含まず）
リレーBOX：約75H×175W×135Dmm（突起物は含まず） |
| 重量 | コントロールBOX：約520g リレーBOX：約880g |
| 耐入力 | 5000W（30MHz未満） 2500W（50MHz） |
| ｲﾝﾋﾟｰﾀﾞﾝｽ | 50Ω |
| 損失 | 30MHｚ以下：無視できる値 60MHｚ：0.1dB以下
150MHｚ：0.25dB以下 |
| VSWR | | 1.8--30MHz以下 | 1.25以下 | メーカー公表値 | | 60MHz以下 | 1.3以下 | メーカー公表値 | | 150MHz以下 | 1.8以下 | メーカー公表値 | | | | | | 1.8--30MHz以下 | 1.1以下 | 当社実測値 | | 50MHz帯 | 1.2以下 | 当社実測値 | | 144MHz帯 | 1.7以下 | 当社実測値 | ※ 当社実測値はSWRアナライザーMFJ-259Bとダミーロードで測定しています。 |
| 電源 | AC120V 50/60Hz 5W |
| |
| 詳細説明 |
シャックからアンテナに長いケーブルを何本も引くのは、費用と
工事が大変です。そんなときこのリモートスイッチが活躍します♪
1本の同軸ケーブルで8つのアンテナを自由に選択できます。

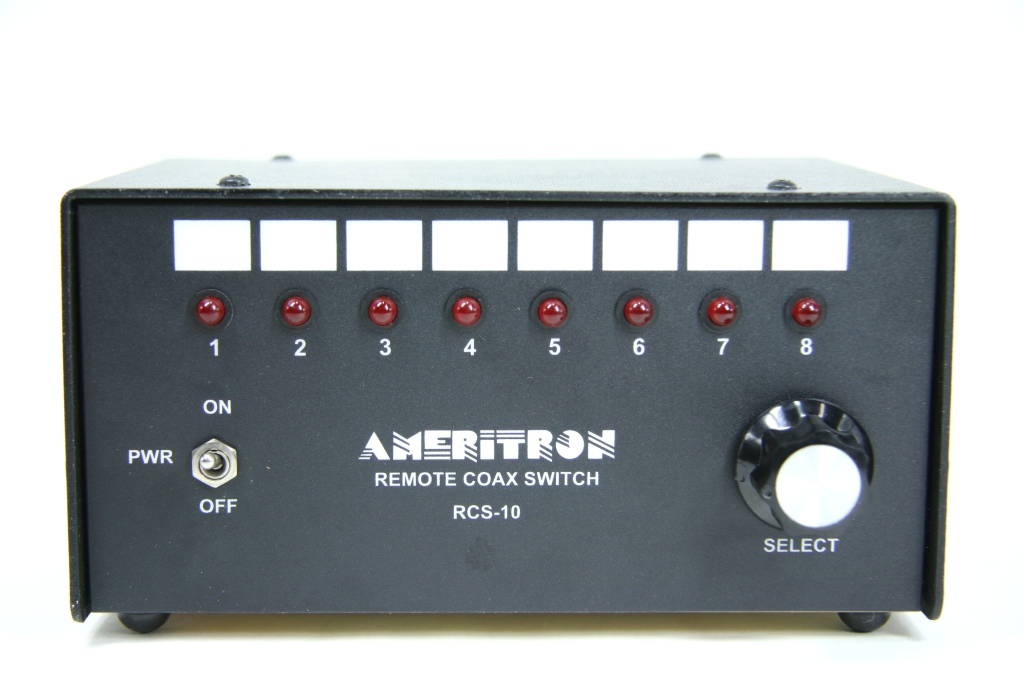

室内のコントローラーのスイッチで屋外の同軸ケーブル(アンテナ)
の接続を切り替えます。

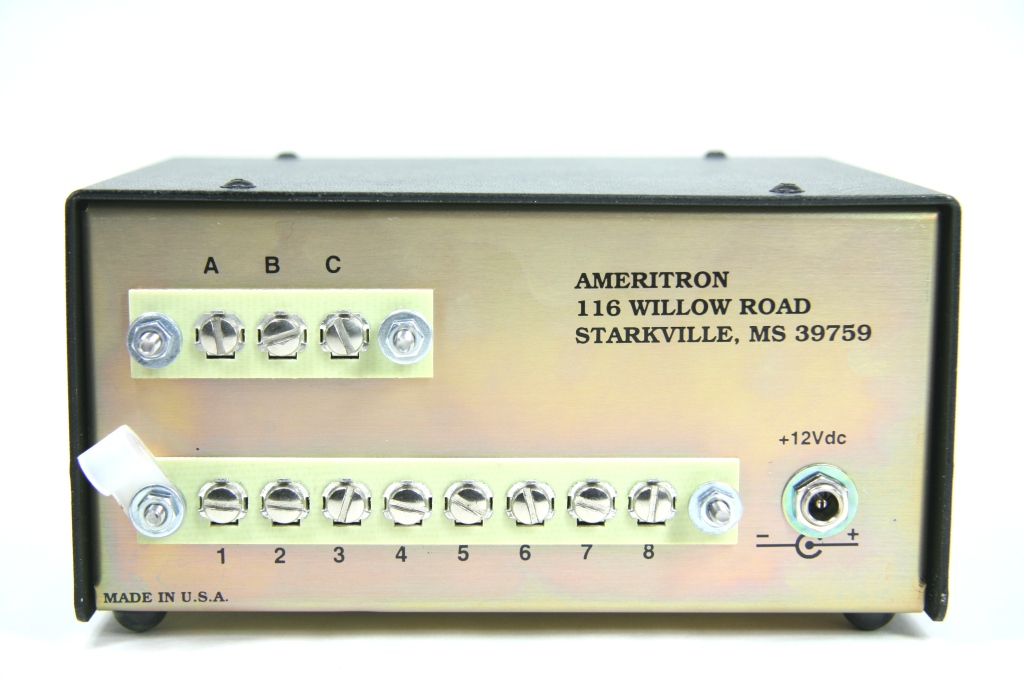

同軸ケーブルとは別に4芯以上のコントロールケーブルが必要です。
コントロールケーブルに掛かる電圧は14Vで、安全性も考慮されて
います。

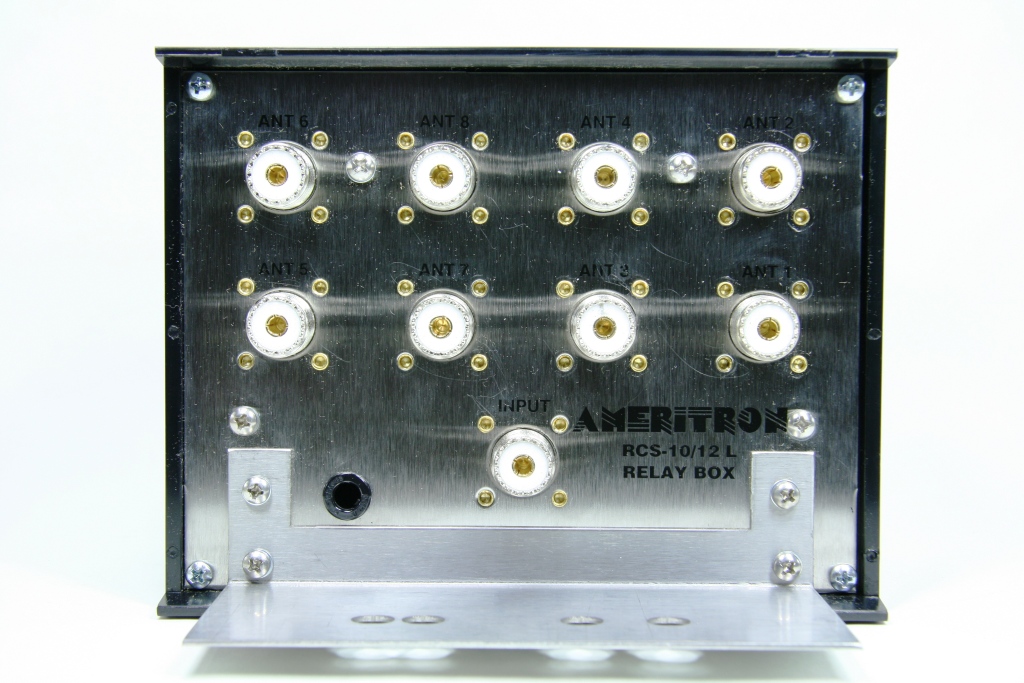

リレーボックスへの同軸ケーブルは1本だけですので、避雷器を
付ける場合は1箇所だけで済みますので非常に経済的です。
落雷保護（ライトニングプロテクション）機能付きのRCS-10Lも
ございます。
室内側には同軸ケーブルの切替機能はありませんので、
必要により同軸切替えスイッチお使い下さい。
MFJ-1700C（6×6回路）、MFJ-1701（6回路）
MFJ-1704(4回路)等、お取扱いしております。
2台を用いれば室内側も自動選択が出来ます。
コントロールボックスとリレーボックスを結ぶコントロールケーブルも
ご用意しております
〜付属電源アダプタについて〜
電源アダプタは、そのまま日本国内の電源にお使いいただけます。
米国120Vに対して、日本100Vで少し電圧が落ちるますが、
問題なくお使いいただけます。
国内仕様の電源アダプタ（別売）もご用意しております。
|
| 付属品 | 電源アダプタ、取付け金具（マスト径φ45〜55に対応） |
